FFC軟排線性能特征全面總結
- 作者: 陳中強
- 來源: 康爾美FFC排線
- 日期 : 2020-09-06
只要一談到FFC軟排線，大家印象中就會立即閃現出超柔軟、耐彎曲、易折疊的特點，這只是ffc軟排線的基本特點之一，下面讓我全面分析一下ffc軟排線性能特征。
（一）FFC軟排線的儲存環境
FFC軟排線理想保存溫度是12~28℃，保存濕度30~60RH%。保質期，鍍錫導體ffc軟排線保存期為12個月，鍍金導體ffc軟排線保存期為6個月。
(二）FFC軟排線使用領域廣
由于FFC具有體積小精密度高，柔韌性好，可彎曲使用及更易焊接等特點，現廣泛用于：汽車安全氣囊、安防監控攝像頭、掃描儀、筆記本、液晶電視、顯示器、傳真機 、打印機、數碼相機、POS機器、錄像機、考勤機等。
（三）FFC軟排線產品適用范圍
適用Pitch0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、2.54mm 各種臥貼上下接連接器、翻蓋下接連接器、立貼連接器、直插連接器、彎插連接器、單面接連接器、雙面接連接器等。
（四）FFC軟排線電氣性能
（1）絕緣電阻：ffc軟排線相鄰導體或導體與地面間加 DC 500V 下測定，1000MΩ以上。
（2）耐電壓：ffc軟排線相鄰導體間或導體與地面間加 AC 500V、 5mA歷時 1 分鐘下測定，無擊穿現象。
（3）耐電流：0.5pitch ffc軟排線，一般耐電流≥0.5A；1.0pitch ffc軟排線，一般耐電流≥1A。
（五）機械性能
（1）耐 180°曲折性：來回曲折各一次（1Cycle)，導體厚0.035mm 、30Cycle 以上；導體厚度 0.05mm、20Cycle 以上，然后再測量觀察，無損壞并滿足電氣性能要求。
（2）耐曲繞性：導體厚度小于0.035mm, 折 曲 弧 度R15±5mm，滑行距離 50mm,以 500 次/min速度做曲繞測試 100 萬次，外觀無損壞并滿足電氣性能要求。
（3）耐磨性：R0.5mm，荷重 600±5g，以 60 次/min速度，行程 100mm長做水平磨擦測試10000 次，外觀無損壞并滿足電氣性能要求。

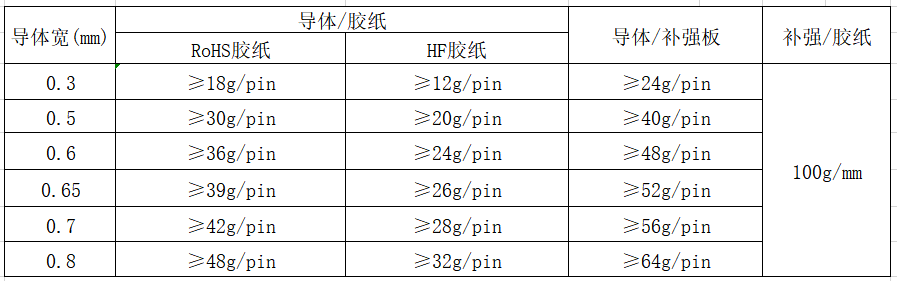

（4）剝離強度：拉力器以 25+/-3mm/min 速度進行剝離測試，測試得到膠膜與導體、補強板與導體、膠膜與補強板的附著力在下表標準參數范圍內。
（1）耐熱性：80±2℃的空氣中放置 96 小時，再回到室溫中放置 0.5-2 小時。外觀無損壞并滿足電氣性能要求。
（2）耐濕性：40±2℃、相對濕度 90-95%的空氣中放置96小時，再回到室溫中0.5-2小時內測定。外觀無損壞并滿足電氣性能要求。
（3）耐寒性：-40±2℃的空氣中放置 96 小時，再回 到室溫中放置 0.5-2 小時。外觀無損壞并滿足電氣性能要求。
（4）溫度循環性：-40±2℃ 2H-> 80±2℃ 2H -> 25±2℃ 2H 循環 5 次。外觀無損壞并滿足電氣性能要求。
（5）鹽霧性：35±2℃、5±1%的鹽水噴霧，鍍金Au噴霧24H，鍍錫Sn噴霧12H，試驗后常溫水洗，再室溫干燥。外觀無損壞并滿足電氣性能要求。
以上就是對一條常規ffc軟排線的全面總結歸納，希望能夠幫助到您，更多ffc軟排線知識了解，請搜索www.huhanrou-niko.com.
（一）FFC軟排線的儲存環境
FFC軟排線理想保存溫度是12~28℃，保存濕度30~60RH%。保質期，鍍錫導體ffc軟排線保存期為12個月，鍍金導體ffc軟排線保存期為6個月。
(二）FFC軟排線使用領域廣
由于FFC具有體積小精密度高，柔韌性好，可彎曲使用及更易焊接等特點，現廣泛用于：汽車安全氣囊、安防監控攝像頭、掃描儀、筆記本、液晶電視、顯示器、傳真機 、打印機、數碼相機、POS機器、錄像機、考勤機等。
（三）FFC軟排線產品適用范圍
適用Pitch0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、2.54mm 各種臥貼上下接連接器、翻蓋下接連接器、立貼連接器、直插連接器、彎插連接器、單面接連接器、雙面接連接器等。
（四）FFC軟排線電氣性能
（1）絕緣電阻：ffc軟排線相鄰導體或導體與地面間加 DC 500V 下測定，1000MΩ以上。
（2）耐電壓：ffc軟排線相鄰導體間或導體與地面間加 AC 500V、 5mA歷時 1 分鐘下測定，無擊穿現象。
（3）耐電流：0.5pitch ffc軟排線，一般耐電流≥0.5A；1.0pitch ffc軟排線，一般耐電流≥1A。
（五）機械性能
（1）耐 180°曲折性：來回曲折各一次（1Cycle)，導體厚0.035mm 、30Cycle 以上；導體厚度 0.05mm、20Cycle 以上，然后再測量觀察，無損壞并滿足電氣性能要求。
（2）耐曲繞性：導體厚度小于0.035mm, 折 曲 弧 度R15±5mm，滑行距離 50mm,以 500 次/min速度做曲繞測試 100 萬次，外觀無損壞并滿足電氣性能要求。
（3）耐磨性：R0.5mm，荷重 600±5g，以 60 次/min速度，行程 100mm長做水平磨擦測試10000 次，外觀無損壞并滿足電氣性能要求。
（4）剝離強度：拉力器以 25+/-3mm/min 速度進行剝離測試，測試得到膠膜與導體、補強板與導體、膠膜與補強板的附著力在下表標準參數范圍內。
（5）重復插拔性：以 10 次/min 的速度,與相適合的 FPC連接器 插拔 30 次，外觀無損壞并滿足電氣性能要求。
（六）FFC軟排線環境性能（1）耐熱性：80±2℃的空氣中放置 96 小時，再回到室溫中放置 0.5-2 小時。外觀無損壞并滿足電氣性能要求。
（2）耐濕性：40±2℃、相對濕度 90-95%的空氣中放置96小時，再回到室溫中0.5-2小時內測定。外觀無損壞并滿足電氣性能要求。
（3）耐寒性：-40±2℃的空氣中放置 96 小時，再回 到室溫中放置 0.5-2 小時。外觀無損壞并滿足電氣性能要求。
（4）溫度循環性：-40±2℃ 2H-> 80±2℃ 2H -> 25±2℃ 2H 循環 5 次。外觀無損壞并滿足電氣性能要求。
（5）鹽霧性：35±2℃、5±1%的鹽水噴霧，鍍金Au噴霧24H，鍍錫Sn噴霧12H，試驗后常溫水洗，再室溫干燥。外觀無損壞并滿足電氣性能要求。
以上就是對一條常規ffc軟排線的全面總結歸納，希望能夠幫助到您，更多ffc軟排線知識了解，請搜索www.huhanrou-niko.com.
