FFC排線傳輸速率能過10G嗎？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2024-05-05
FFC排線傳輸速率能過10G嗎？
這是很多用戶朋友經常問的一個問題,這個問題不能簡單的回答能還是不能。為什么這么說，請看我的分析。首先我們要了解ffc排線的傳輸速率與哪些因素有關，只有弄明白了是什么因素影響ffc排線傳輸速率之后，才能更好的回答這個問題。
一、與絕緣膜的材質有關。
高頻信號傳輸用的ffc排線材料一般使用高頻材料，所謂的高頻材料是指ffc排線的絕緣膜及屏蔽材料使用的是介電常數小，損耗因子小的材質，高頻信號在低介電常數、低損耗因子的材質中傳輸自然而然損耗就就小，從而能傳輸更大的速率。而常規ffc排線材質的介電常數、損耗因子相對高頻材料來說比較大。因此使用不同的材質會顯著的影響ffc排線的傳輸速率。
二、與排線的長度有關。
不管是高頻材質還是常規材質，信號在排線中傳輸隨長度的增加而衰減，只是衰減的幅度不一樣而已，高頻材質衰減慢，常規材質衰減快。因此，100mm長的排線與1000mm長的排線傳輸速率顯然是不一樣的。
三、與排線形狀有關。
簡單說就是與排線的橫截面的形狀有關，形狀變化小，越均勻，排線傳輸信號衰減就越小。而ffc排線的橫截面形狀是扁平結構，導體及膠膜的厚度相對均勻，厚度公差在±0.03mm以內，寬度以pitch0.5舉例，由于設備的自我校正，基本上寬度波動在±0.07mm以內，所以ffc排線的可以近似的視為規則形狀。

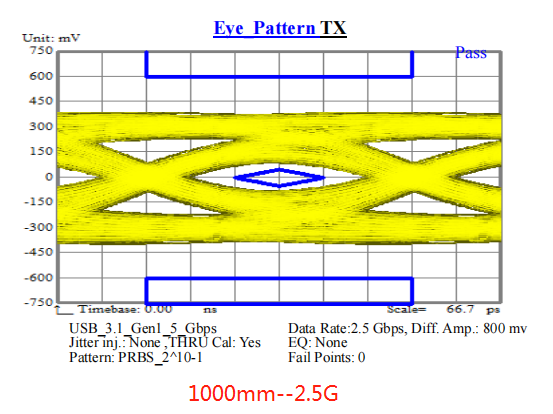

通過以上分析，顯然我們認識到若拋開ffc排線的長度以及材質，就問ffc排線傳輸速率能否過10G是滑稽的。比如下圖是pitch0.5mm的150mm長的常規材質ffc排線，測的其傳輸速率可以過15G。而同樣規格同樣材質的1000mm排線的傳輸速率為2.5G，如圖所示。

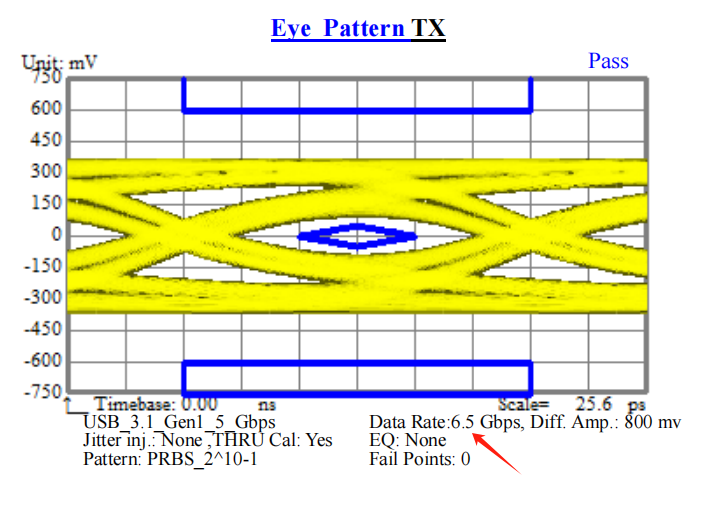

而同樣規格的1000mm長的ffc排線，采用高頻材料可以使其傳輸速率提高到6.5G，如圖所示：
通過以上三個案例，我們就能夠回答文章開始的提問了，ffc排線可以過10G，但是必須要確定合適的長度，若增加長度還要保持過10G，可以將常規材質換成高頻材質，若長度超過一定的界限，即使換成高頻材質也不一定能過10G。因此，只有給定固定長度，給定具體材質來回答這個問題才有實際意義。更多ffc排線知識，請咨詢ffc排線生產廠家。
